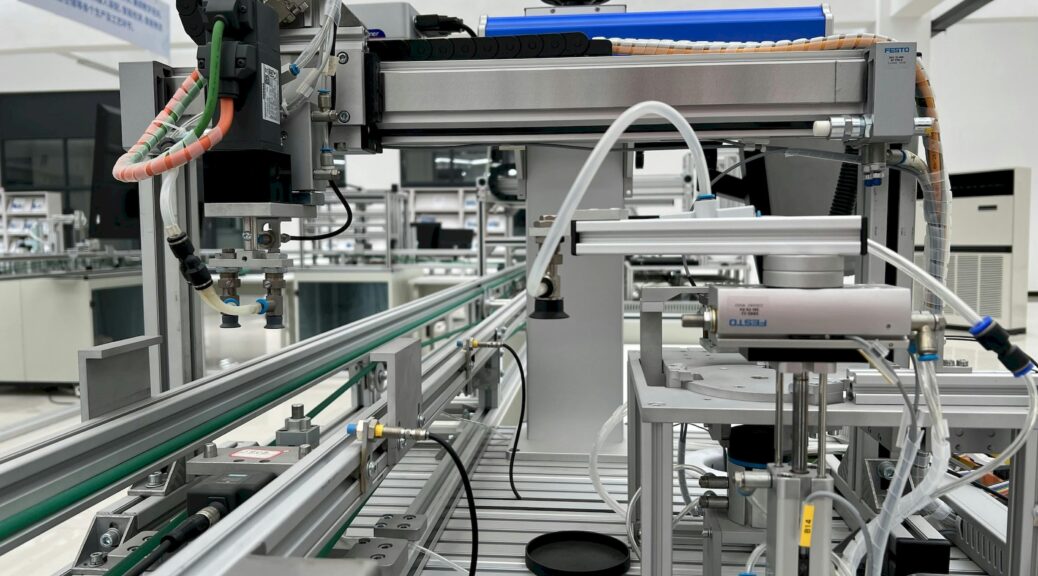

Zdjęcie do artykułu: Zautomatyzowane linie montażowe – jak je zaprojektować?
Zautomatyzowane linie montażowe – jak je zaprojektować?

Zautomatyzowane linie montażowe – jak je zaprojektować?

Spis treści

Rola zautomatyzowanych linii montażowych w produkcji

Zautomatyzowane linie montażowe to kręgosłup nowoczesnej produkcji seryjnej. Umożliwiają powtarzalny montaż przy zachowaniu wysokiej jakości i niskiego kosztu jednostkowego. Dobrze zaprojektowana linia nie tylko przyspiesza wytwarzanie, ale też ułatwia kontrolę procesu, planowanie produkcji oraz szybkie reagowanie na zmiany popytu.

Automatyzacja montażu nie polega wyłącznie na zastąpieniu ludzi robotami. To kompleksowe podejście: standaryzacja produktu, logiczny przepływ materiału, integracja systemów IT i przemyślana rola operatora. Projektując linię, warto myśleć o niej jako o systemie, który ma konkretny cel biznesowy: niższy koszt, krótszy czas realizacji, mniej błędów i stabilną jakość produkcji.

Rosnące koszty pracy, presja na krótsze serie i personalizację produktów powodują, że linie montażowe muszą być coraz bardziej elastyczne. Oznacza to łatwą rekonfigurację stanowisk, szybkie przezbrojenia i możliwość wprowadzania nowych wariantów wyrobu. Dlatego już na etapie koncepcji konieczne jest myślenie o linii nie jako o projekcie jednorazowym, ale jako o platformie do rozwoju produkcji przez co najmniej kilka lat.

Analiza wymagań – od produktu do taktu linii

Dobry projekt zautomatyzowanej linii zaczyna się od produktu. Należy dokładnie przeanalizować konstrukcję wyrobu, listę materiałową (BOM), wymagania jakościowe i ścieżkę technologii montażu. To na tej podstawie powstanie routing procesu, czyli kolejność operacji potrzebnych do złożenia gotowego produktu, wraz z czasami cyklu każdej czynności.

Kolejny krok to określenie wolumenu produkcji oraz wymaganego taktu linii. Takt to czas, co jaki z linii musi schodzić gotowy produkt, aby zrealizować plan sprzedaży. Oblicza się go, dzieląc dostępną efektywną ilość czasu pracy przez potrzebną liczbę sztuk. Takt jest później kluczowym parametrem przy doborze liczby stanowisk, stopnia automatyzacji oraz typów urządzeń.

Analizując wymagania, warto zebrać też dane jakościowe i serwisowe z obecnej produkcji: typowe wady, wąskie gardła, problemy z ergonomią czy logistyką. Dzięki temu można zaprojektować linię tak, aby te problemy wyeliminować, zamiast je przenosić do nowego układu. Już na tym etapie warto zaangażować dział jakości, utrzymania ruchu i przyszłych użytkowników linii.

Kluczowe pytania na etapie analizy

  • Jaka jest docelowa wydajność i takt linii montażowej?
  • Ile wariantów produktu będzie obsługiwać linia i jak często się zmieniają?
  • Jakie operacje są krytyczne jakościowo i wymagają 100% kontroli?
  • Jaki jest akceptowalny poziom automatyzacji z punktu widzenia budżetu?
  • Jakie są ograniczenia przestrzenne hali i infrastruktury technicznej?

Jak zaprojektować układ linii montażowej

Na podstawie analizy wymagań projektuje się layout, czyli fizyczny układ linii montażowej. Najpopularniejsze są układy liniowe, w kształcie litery U lub gniazdowe. Wybór zależy od długości cyklu, liczby operacji, powierzchni hali i potrzeby elastyczności. Układ musi zapewnić płynny przepływ materiału, ograniczać zbędny transport i ułatwiać dostęp do maszyn serwisowi oraz operatorom.

Ważnym etapem jest podział procesu na stanowiska robocze. Agreguje się poszczególne operacje tak, aby sumaryczny czas ich wykonania w jednym miejscu był zbliżony do taktu, z marginesem na wahania. Często wymaga to bilansowania linii: przenoszenia zadań między stanowiskami, łączenia czynności manualnych z automatycznymi oraz analizowania różnych wariantów obsady, np. jedno- lub dwuzmianowej.

Projektując layout, nie można zapominać o logistyce wewnętrznej: zasilaniu w komponenty, odbiorze gotowych wyrobów, strefach buforowych i magazynach pośrednich. Źle zaplanowana logistyka szybko zniweluje zalety samej automatyzacji. Warto też przewidzieć miejsce pod przyszłą rozbudowę linii, np. dodatkowe stanowisko testowe lub moduł pakowania.

Porównanie podstawowych układów linii

Układ Główne zalety Wady Typowe zastosowanie
Liniowy Prosty przepływ, łatwe sterowanie Dłuższe trasy, większe wymagania powierzchniowe Wysokoseryjny montaż jednego wyrobu
U-kształtny Dobra komunikacja, krótkie trasy, elastyczność obsady Trudniejszy w rozbudowie, wymagane planowanie ergonomii Średnie serie, kilka wariantów produktu
Gniazdowy Wysoka elastyczność, łatwa rekonfiguracja Więcej transportu między gniazdami Produkcja mieszana, częste zmiany referencji

Dobór robotów, przenośników i stanowisk

Po ustaleniu układu linii przechodzi się do doboru sprzętu: robotów przemysłowych, przenośników, podajników, systemów wizyjnych oraz stanowisk testowych. Kluczowe kryteria to: wymagana precyzja, czas cyklu, masa przenoszonych komponentów oraz środowisko pracy. Inny typ robota sprawdzi się przy szybkiej manipulacji małymi częściami, a inny przy ciężkim montażu mechaniczno-spawalniczym.

Stopień automatyzacji warto dostosować do realnych potrzeb. Operacje powtarzalne, obciążające fizycznie lub niebezpieczne zwykle opłaca się zrobotyzować. Czynności wymagające oceny zmysłowej, niestandardowego dopasowania czy częstych zmian mogą pozostać manualne. Dobrą praktyką jest stosowanie stanowisk hybrydowych, gdzie robot realizuje powtarzalną część zadania, a operator wykonuje kontrolę lub czynność finezyjną.

Przenośniki dobiera się pod względem rodzaju produktu, wymaganej prędkości i sposobu pozycjonowania detali. W montażu często używa się systemów paletowych z indywidualnymi gniazdami, które precyzyjnie pozycjonują produkt w każdym stanowisku. Nie należy oszczędzać na systemach pozycjonowania i chwytakach – to one w praktyce decydują o niezawodności całej automatycznej linii montażowej.

Na co zwrócić uwagę przy doborze wyposażenia?

  • Żywotność komponentów i dostępność części zamiennych w regionie.
  • Możliwość łatwej zmiany formatów i przezbrojenia pod nowe warianty.
  • Standardy komunikacji (np. Profinet, EtherCAT) zgodne z resztą zakładu.
  • Wspólna platforma sterowników i napędów ułatwiająca serwis.
  • Wsparcie techniczne producenta oraz dostęp do szkoleń dla służb UR.

Bezpieczeństwo, ergonomia i normy

Projekt zautomatyzowanej linii musi uwzględniać wymagania bezpieczeństwa wynikające z norm i przepisów prawa. Obejmuje to ocenę ryzyka, dobór odpowiednich środków ochronnych (kurtyny świetlne, ogrodzenia, blokady bezpieczeństwa) oraz zapewnienie bezpiecznego dostępu do stref roboczych robotów. Na etapie koncepcji warto przewidzieć tryby serwisowe i parametryzowane ograniczenia prędkości.

Ergonomia jest równie ważna jak klasyczne bezpieczeństwo. Stanowiska manualne powinny być zaprojektowane tak, aby minimalizować niewygodne pozycje ciała, nadmierne sięganie czy powtarzalne skręty tułowia. Dobrze rozplanowane podajniki, regulowana wysokość stołów i czytelne instrukcje wizualne znacząco zmniejszają zmęczenie operatorów i liczbę błędów montażowych.

W przypadku zastosowania robotów współpracujących (cobotów) konieczne jest rozróżnienie, kiedy współpraca człowiek–robot rzeczywiście ma sens. Cobot to nie „bezpieczny robot do wszystkiego”, lecz narzędzie zaprojektowane do konkretnych zastosowań. Należy wykonać analizę ryzyka pod kątem kontaktu z człowiekiem i dobrać parametry pracy zgodne z zaleceniami producenta oraz normami dotyczącymi robotyki współpracującej.

Przykładowe działania zwiększające bezpieczeństwo linii

  • Zastosowanie stref bezpieczeństwa z różnymi poziomami prędkości robotów.
  • Wyraźne oznaczenie dróg komunikacyjnych i stref serwisowych.
  • Procedury LOTO przy pracach konserwacyjnych.
  • Szkolenia operatorów z obsługi awaryjnej i podstaw diagnostyki.

Systemy sterowania, integracja i dane

Sercem zautomatyzowanej linii montażowej jest system sterowania. Zazwyczaj opiera się on na sterownikach PLC, panelach HMI oraz sieciach przemysłowych łączących napędy, czujniki, roboty i systemy wizyjne. Już na etapie projektu należy zdefiniować architekturę sterowania, podział na szafy, standardy programowania oraz wymagane poziomy diagnostyki, aby uprościć późniejsze utrzymanie ruchu.

Coraz częściej linie montażowe są zintegrowane z systemami nadrzędnymi: MES, ERP czy systemami traceability. Pozwala to śledzić historię każdego wyrobu, rejestrować wyniki testów i parametry procesu oraz analizować wskaźniki OEE. Projektując linię, warto zaplanować odpowiednie punkty pomiarowe i interfejsy, aby zebrać dane, które później posłużą do optymalizacji i predykcyjnego utrzymania ruchu.

Nie należy zapominać o cyberbezpieczeństwie. Dostęp zdalny do sterowników i paneli HMI jest bardzo wygodny, ale wymaga odpowiednio zabezpieczonych tuneli VPN, zarządzania uprawnieniami użytkowników oraz procedur aktualizacji oprogramowania. Dobrą praktyką jest zgodność projektu z polityką IT zakładu i przeprowadzenie testów bezpieczeństwa przed uruchomieniem produkcji seryjnej.

Testy, uruchomienie i optymalizacja

Po zbudowaniu linii następuje faza testów FAT u integratora oraz SAT już w zakładzie. W trakcie testów należy zweryfikować nie tylko podstawową funkcjonalność, lecz także zachowanie w stanach awaryjnych, czas restartu, poprawność blokad bezpieczeństwa oraz ergonomię codziennej obsługi. Dobrze przygotowane scenariusze testowe pozwalają uniknąć niespodzianek po przekazaniu linii do produkcji.

Pierwsze tygodnie pracy to okres stabilizacji, w którym wychodzą na jaw drobne błędy projektowe i programistyczne. Warto zarezerwować budżet i czas na korekty layoutu, dopracowanie chwytaków, modyfikacje ekranów HMI czy optymalizację parametrów ruchu robotów. Dopiero po kilku tygodniach stabilnej pracy można obiektywnie ocenić wydajność i dostępność linii montażowej.

Stała optymalizacja to element strategii długoterminowej. Analizując dane produkcyjne, można identyfikować wąskie gardła, stanowiska o podwyższonej awaryjności lub operacje generujące najwięcej braków. Na tej podstawie wdraża się usprawnienia: drobne zmiany konstrukcyjne produktu, modyfikacje programu, a czasem przebudowę fragmentu linii. Celem jest zbliżenie się do planowanego taktu przy jednoczesnym utrzymaniu jakości.

Koszty, ROI i typowe błędy projektowe

Projektując zautomatyzowaną linię, trzeba patrzeć na koszt w całym cyklu życia, a nie tylko na cenę zakupu. Poza inwestycją w sprzęt dochodzą koszty integracji, szkoleń, utrzymania ruchu, części zamiennych oraz potencjalnych przestojów przy awariach. Dobrze przygotowany biznesplan uwzględnia oszczędności na pracy ręcznej, spadek braków, wyższą wydajność i mniejsze ryzyko niedotrzymania terminów dostaw.

Zwrot z inwestycji (ROI) w automatyczną linię montażową zazwyczaj liczony jest w latach, nie w miesiącach. W praktyce akceptowalny okres zwrotu dla produkcji przemysłowej to 3–5 lat, w zależności od branży i ryzyka popytu. Zbyt agresywne założenia co do wzrostu sprzedaży lub redukcji zatrudnienia prowadzą do późniejszych rozczarowań. Konserwatywny scenariusz finansowy zwykle okazuje się bliższy rzeczywistości.

Typowe błędy projektowe obejmują: nadmierną automatyzację prostych zadań, niedoszacowanie czasu przezbrojeń, ignorowanie potrzeb serwisu i brak zaangażowania zespołu produkcyjnego na wczesnym etapie. Równie groźne jest niedocenienie jakości danych wejściowych: źle zdefiniowany produkt lub niestabilna dokumentacja projektowa potrafią wywołać lawinę zmian konstrukcyjnych już po rozpoczęciu budowy linii.

Najczęstsze błędy przy projektowaniu linii montażowej

  • Projektowanie „pod maksymalny scenariusz” zamiast pod realne potrzeby.
  • Pomijanie analizy ergonomii i logistyki na rzecz samych robotów i maszyn.
  • Brak standardów programowania i dokumentacji utrudniającej serwis.
  • Niewystarczające testy SAT przed uruchomieniem seryjnej produkcji.
  • Niedoszacowanie wymaganego poziomu kompetencji zespołu UR.

Podsumowanie

Skuteczne zaprojektowanie zautomatyzowanej linii montażowej wymaga połączenia wiedzy technologicznej, organizacyjnej i biznesowej. Punktem wyjścia jest dokładne zrozumienie produktu, procesu i wymagań produkcyjnych, a następnie przekucie ich w przemyślany layout, właściwy dobór urządzeń oraz bezpieczny system sterowania. Równie ważne są dane, ergonomia i zaangażowanie użytkowników końcowych.

Dobrze zaprojektowana linia montażowa to nie jednorazowy projekt, lecz platforma do ciągłego doskonalenia. Zapewnia stabilną jakość, przewidywalną wydajność i możliwość rozwoju produkcji wraz ze zmianą rynku. Inwestując czas w solidną analizę, testy i późniejszą optymalizację, można uzyskać system, który realnie wspiera strategię przedsiębiorstwa i buduje jego przewagę konkurencyjną.
